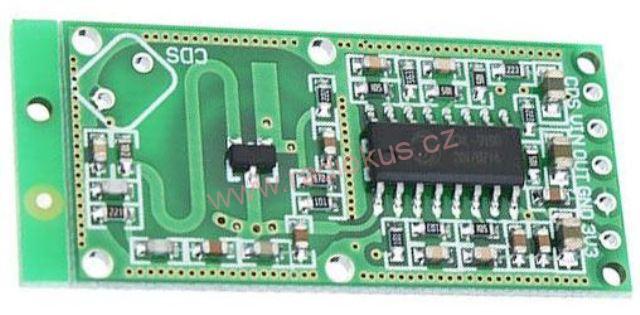

M 362 - Detektor pohybu mikrovlnný, modul RCWL-0516

Mikrovlnný radar pro detekci pohybu s možností nastavení parametrů.

Specifikace:
Procesor: RCWL-9196
Napajecí napětí: DC 4–28V
Odběr proudu: 2,8mA
Výkon vysílače: 20mW
Výstup: aktivní=3,3V, klid=0V
Provozní teplota: –20 až +80°C

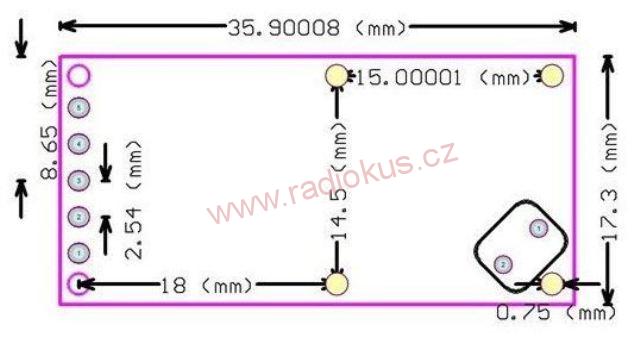

Rozměry: 36mm x 18mm

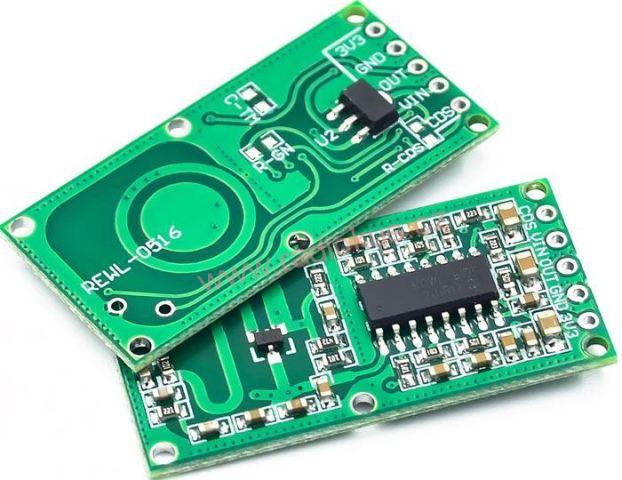

Popis vývodů:
3V3 – výstup 3,3V, max.100mA
GND – zem
OUT – výstup senzoru – aktivní=3,3V, klid=0V
VIN – napájení4–28V
CDS – světelný senzor

Pájecí plošky C-TM, R-GN, R-CDS

C-TM** Nastavení opakovaného času spouštění, výchozí 2s
Přidání kondenzátoru způsobí, že doba spouštění bude trvat déle a skutečný spouštěcí čas počitání je uveden níže: Kondenzátor na C-TM, (9196 vývod-3) frekvence(f), čas opakovaného spouštění T=(1/f)*32768
R-GN Nastavení detekční vzdálenosti, výchozí 7 metrů.
Přidáním odporu se detekční vzdálenost zkrátí. Pokud je připojen odpor 1Mohm, detekční vzdálenost je 5m.
R-CDS Vnitřní VCC se paralelně připojuje s vnitřním odporem 1M0 na CDS pin (9196 vývod-9) pomocí R-CDS, CDS se připojuje k fotoodporu nebo můžete deaktivovat funkci časovače (např. noční čas)

Poznámka:
Před snímač nedávejte kov, 1CM prostor je požadován před a za snímačem
Nepoužívejte více mikrovlných snímačů v blízkém okolí, doporučená vzdálenost mezi snímači >1 metr.
Tip na úpravu

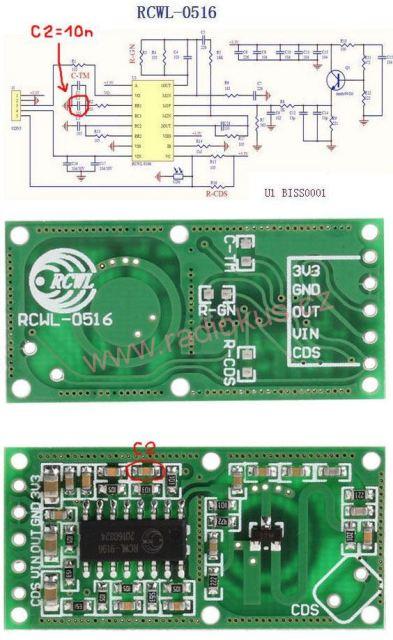

Výměnou kondenzátoru C1 (původně 10n, nově 1n)-viz.obr. lze zkrátit dobu sepnutí modulu při aktivaci z 3s na 400ms a tím zajistit detekci rychlejších změn vícekrát za sebou.


Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
