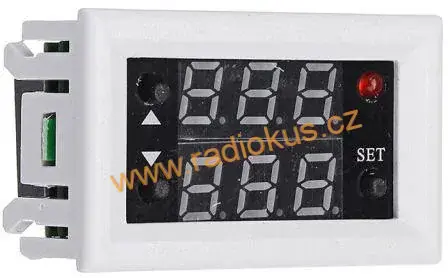

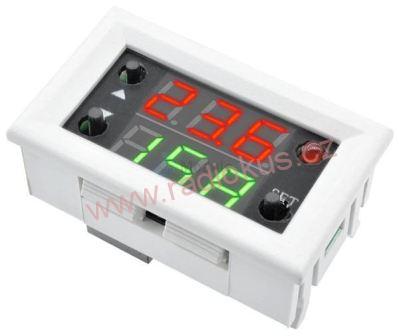

M 482B - Časový spínač s LED displejem , 2 časy , bílý rámeček

Časový spínač se třemi nastavitelnými intervaly časů a dvěma časovými kanály. Oba časy lze vzájemně různě kombinovat.

Specifikace:
časový rozsah 0–999sec, 0–999min, 0–999hod, nastavení platí pro oba kanály současně
napájení 12V
6 provozních režimů-viz níže

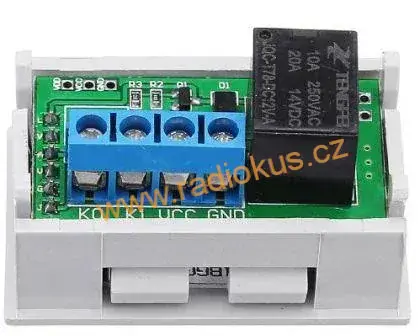

kontakt relé 230VAC/10A nebo 12VDC/20A
rozměry 48×29mm
otvor v panelu 45,5×26mm

Provozní režimy:
P1–0: relé se sepne natrvalo po uplynutí doby T1
P1–1: relé je sepnuto po dobu T1, poté se vypne natrvalo
P1–2: relé se sepne na dobu T2 po uplynutí doby T1, poté je modul v nečinnosti
P1–3: relé je sepnuto po dobu T1, potom je vypnuté po dobu T2 a poté sepne natrvalo
P1–4: relé se cyklicky spíná dobu T2 po uplynutí doby T1 – na začátku cyklu je vypnuto
P1–5: relé se cyklicky spíná na dobu T1 po uplynutí doby T2 – na začátku cyklu je zapnuto

Nastavení časů:
P0–0 – nastavení do módu sekund
P0–1 – nastavení do módu minut
P0–2 – nastavení do módu hodin

Nastavení:
- krátkým stiskemtlačítka SET se aktivuje režim nastavení času:
- T1 – bliká červený displej a šipkama možno nastavit čas T1
- T2 – bliká zelený displej a šipkama je možno nastavit čas T1
uložení nastavených hodnot je umožněno opětovným krátkým stikem SET nebo automaticky po 6sec nečinnosti

- dlouhým stiskem tlačítka SET je umožněno nastavit časové jednotky a provozní režimy:
-P0 – nastavení sec(0) – min(1) – hod(2) pomocí šipek. Nastavení platí pro oba kanály současně
-P1 – nastavení provozních režimů 0–5, viz výše, rovněž pomocí šipek.
uložení nastavených hodnot je umožněno opětovným krátkým stikem SET nebo automaticky po 6sec nečinnosti
